《控制電源系列》

MD、MF、MP系列1000W電源模塊

MD、MF、MP系列模塊電源產品簡介

MD系列模塊化電源是一款小型化、高功率密度、低成本的工業級電源模塊；
MF系列模塊化電源在MD系列模塊的基礎上增加了輸入PFC功能、輸出電壓模擬量調節功能、輸出電流模擬量調節功能、模擬量開關機等功能，為客戶提供了更優異的產品性能。
MP系列模塊化電源同時具有輸入PFC功能、通訊功能，通訊接口默認為RS485。
客戶可以方便的使用上位機設置電源的輸出電壓、電流、開關機、過壓過流保護點等參數，同時可以實時采集電源的輸出電壓值、電流值、工作狀態、設置參數等，MP系列模塊默認斷電后記憶最后一次設定參數。
MD、MF、MP系列電源模塊具有以下特點：
★  輸入級設計有差模、共模濾波電路、緩啟動電路、欠壓檢測電路；
★  體積小、功率密度高；
★  產品可在-40℃~+55℃溫度范圍內可靠、穩定工作；
★  具有恒壓恒流兩種工作模式；
★  產品電壓調節范圍寬；
★  產品電流調節范圍寬；
★  具有溫控風扇；
★  保護功能完善，具有過溫保護功能、過流保護、過壓保護等保護功能。

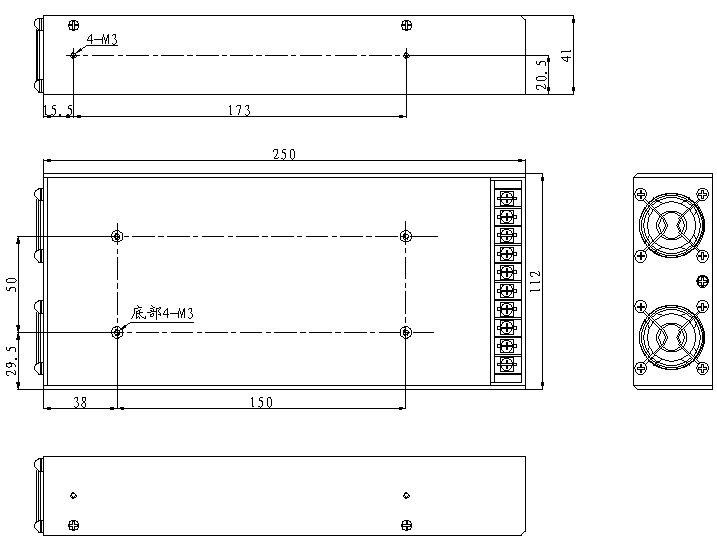

MD系列結構尺寸A




MF、MP系列“600W模塊尺寸-B”


電氣指標

型號

1000-24

1000 -36

1000 -48

1000 -60

1000 -360



直流輸出

特性

調電壓范圍

2.0-32V

2.0-40V

2.0~56V

2.0~68V

2.0~360V

調電流范圍

0~41A

0~27A

0~20A

0~16A

0~2.7A

出廠電壓

24±0.2V

36±0.2V

48±0.2V

60±0.2V

360±0.2V

功率

1.0kW

1.0kW

1.0kW

1.0kW

1.0kW

效率

92%

92%

93%

93%

94%

電壓調整率

0.5%

0.5%

0.5%

0.5%

0.5%

負載調整率

0.5%

0.1%

0.1%

0.1%

0.1%

紋波與噪聲最大

80mV

80mV

80mV

80mV

300mV

輸入特性

輸入電壓

AC220V±20% 、50±5 Hz（AC115V±20%輸入需定制）。

輸入電流

不大于6A，浪涌電流不大于10A。



安全性

漏電流3mA(240VAC)。

絕緣電阻不小于200MΩ(500VDC)。

耐壓：輸入對輸出1.5kV；輸入對機殼1.5kV；輸出對機殼0.5kV。









其他

保護

過溫保護（截止）；過流保護（恒流）；過壓保護（截止）

環境

工作溫度：-40℃~+55℃（10%~95%RH）；

貯存溫度：-40℃~+60℃（10%~95%RH）。





尺寸、重量

MD系列：重量≤1.5kg；結構尺寸226*108*41（長*寬*高，mm）參見 “600W模塊尺寸-A”；

MF系列：重量≤1.8kg；結構尺寸226*108*41（長*寬*高，mm）參見“600W模塊尺寸-B”；

MP系列：重量≤1.8kg；結構尺寸226*108*41（長*寬*高，mm）參見“600W模塊尺寸-B”；

MTBF

200k hrs
